Hva er en høytrykks drivstoffinjektor og hvordan den fungerer

Høytrykks drivstoffinjektorer er presisjonsventiler som leverer målt drivstoff inn i en motors forbrenningskammer eller inntaksport ved trykk som er langt høyere enn eldre injeksjonssystemer. De er en kjernedel av moderne direkteinnsprøytning og common-rail-systemer i både diesel- og bensinmotorer. Denne artikkelen forklarer nøyaktig hva en høytrykksinjektor er, hvordan den fungerer trinn for trinn, dens hovedkomponenter, vanlige feilmoduser, diagnostiske kontroller og praktiske vedlikeholds- og valgråd for teknikere og ytelsesorienterte eiere.

Hva en høytrykks drivstoffinjektor er og hvor den passer i drivstoffsystemet

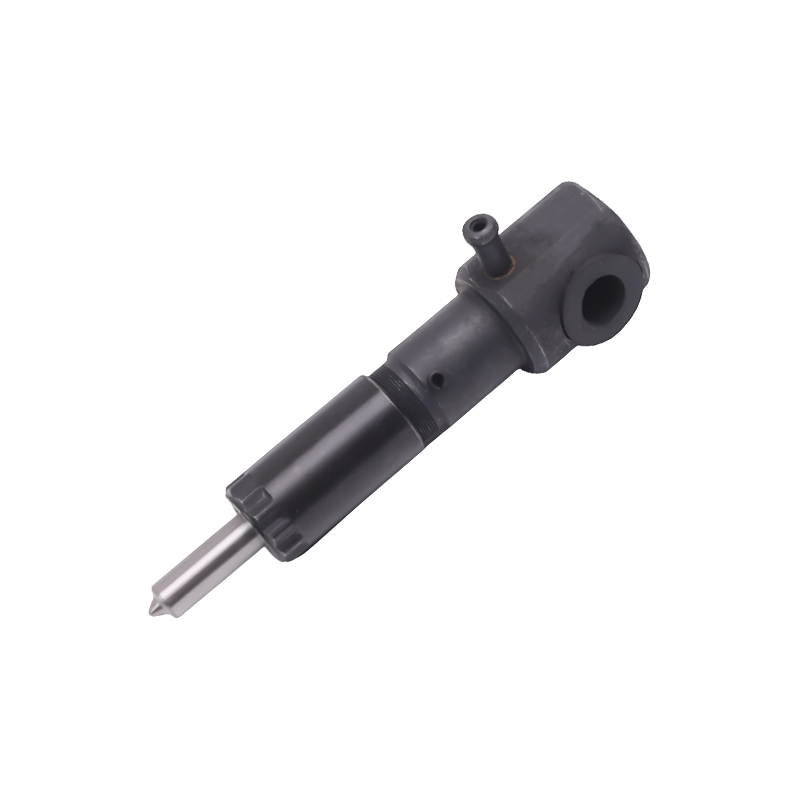

En høytrykks drivstoffinjektor er en elektronisk eller piezo-aktivert dyse som åpnes og lukkes raskt for å injisere trykksatt drivstoff inn i forbrenningsområdet. I motsetning til lavtrykks port-injeksjonssystemer, opererer høytrykksinjektorer ved svært høye trykk generert av en dedikert høytrykkspumpe eller common rail. Dette forhøyede trykket muliggjør mye finere forstøvning, tettere spraykontroll og flere injeksjonshendelser per forbrenningssyklus – alt dette forbedrer forbrenningseffektiviteten, utslippene og kraftforsyningen.

Nøkkelkomponenter i en høytrykksinjektor og deres funksjoner

Forståelse av komponentroller tydeliggjør hvordan injektoren konverterer et kontrollsignal til en nøyaktig målt spray. Typiske høytrykksinjektorkomponenter inkluderer dysespissen, ventilnålen, aktuatoren (solenoid eller piezostabel), returfjær og tetningselementer. Hver del må tåle høyt trykk, rask sykling og korrosiv drivstoffkjemi.

Aktuatortyper: solenoid vs piezo

Magnetinjektorer bruker en elektromagnetisk spole for å løfte ventilnålen når den er aktivert. Piezo-injektorer bruker elektrisk drevne keramiske stabler som endrer dimensjon under spenning, og gir raskere respons og finere kontroll av kortvarige pulser. Piezo-aktuatorer utmerker seg ved svært korte, høyfrekvente injeksjonshendelser; solenoider er robuste og mer vanlige på kostnadssensitive applikasjoner.

Dysegeometri og sprøyteåpning

Dysedesign – antall, størrelse og vinkel på åpninger – bestemmer sprøytemønster, penetrering og forstøvningskvalitet. Flere åpninger produserer spredte spray som blander drivstoff jevnere med luft; en enkelthulls, høyhastighetsstråle kan brukes til dyppenetrasjonsstrategier. Presisjonsmaskinering og stramme toleranser er nødvendig for å opprettholde jevn flyt og unngå uregelmessig forbrenning eller sotdannelse.

Hvordan en høytrykksinjektor fungerer trinn for trinn

Injektordrift er en rask sekvens koordinert med motortiming. Kontrollenheten (ECU) kommanderer injektoren til å åpne for en nøyaktig varighet mens høytrykksskinnen leverer drivstoff ved måltrykk. Tidspunktet, varigheten og trykket bestemmer sammen den injiserte massen og det resulterende luft-drivstoffforholdet i sylinderen.

Typisk injeksjonshendelsessekvens

Når ECU signaliserer en injeksjon, overvinner aktuatoren fjær- og setekreftene for å løfte nålen av setet. Høytrykksdrivstoff akselererer gjennom åpninger og forstøves til små dråper. Nålen sitter igjen når signalet slutter og fjæren/trykket lukker ventilen. Moderne systemer utfører ofte pilot-, hoved- og postinjeksjoner innenfor en enkelt forbrenningssyklus for jevnere forbrenning og utslippskontroll.

Drivstofftrykk, måling og sprøytekontroll

To variabler styrer primært levert drivstoffmasse: skinnetrykk og injektorens åpentid (pulsbredde). Økende skinnetrykk øker drivstofftettheten og forstøvningen, så for samme pulsbredde leveres mer masse. Nøyaktig, repeterbar kontroll krever nøyaktige trykksensorer og injektorer med stramme strømningstoleranser.

Hvorfor forstøvning og sprøytemønster betyr noe

Finere forstøvning øker overflaten og forbedrer blandingen med luft, noe som muliggjør mer fullstendig forbrenning, lavere partikkelutslipp og bedre reaksjonsevne. Spraymønster kontrollerer hvor drivstoff avsettes i forhold til stempelkronen og virvelfeltene; feil mønstre forårsaker veggfukting, feiltenninger eller høyere sotproduksjon.

Vanlige feilmoduser og symptomer

Høytrykksinjektorer svikter på grunn av mekanisk slitasje, intern lekkasje, tilstoppede åpninger, elektriske feil i aktuatoren eller forurensning fra nedbrutt drivstoff. Symptomer manifesterer seg som grov tomgang, tap av kraft, dårlig drivstofføkonomi, røyk eller høy partikkelproduksjon, og feilkoder logget av ECU.

• Grov kjøring eller feiltenning på en spesifikk sylinder - indikerer ofte en lekker eller tilstoppet injektor.
• Overdreven røyk (svart for bensinrik, hvit/blått i diesel for olje eller uforbrent drivstoff) - kan tyde på dårlig forstøvning eller lekkasje.
• Drivstofflukt eller synlig lekkasje ved injektortetninger — tetningsfeil under høyt trykk er farlig og krever umiddelbar oppmerksomhet.
• Diagnostiske feilkoder (feiltenning, injektorkretsfeil, lavt skinnetrykk) - nyttige utgangspunkt for testing.

Praktiske diagnostiske kontroller og tester

Diagnostisering av injektorproblemer kombinerer elektriske kontroller, strømnings- og lekkasjetester og observasjoner på kjøretøyet. Bruk en strukturert tilnærming for å isolere injektorfeil fra relaterte systemer som drivstofftrykk, tenning eller luftinntak.

Rutineprøver som teknikere bruker

• Kontrollerer elektrisk motstand og bølgeform — verifiser aktuatorspole/piezodrivsignaler og sammenlign med kjente gode enheter.
• Lekkasje- og setetest – trykk på skinnen og mål drivstoff som renner forbi nålen når den er lukket.
• Strømnings-/benktesting — mål volum levert ved definerte pulsbredder og trykk for å oppdage slitte eller tilstoppede injektorer.
• Sylinderbalanse og røyktester i bilen – isoler sylindrene ved å deaktivere injektorer for å observere bidrag til motorens jevnhet.

Vedlikehold, utskifting og valgveiledning

Regelmessig vedlikehold – kvalitetsdrivstofffiltrering, periodisk rengjøring av drivstoffsystemet og umiddelbar utskifting av lekkende tetninger eller skadede injektorer – forlenger levetiden. Når det er behov for utskifting, match strømningskarakteristikk, injektorimpedans/-type og kontaktpinneutgang til kjøretøyets spesifikasjoner for å unngå problemer med kjøreegenskaper.

Velge OEM vs ettermarkedsinjektorer

OEM-injektorer matcher vanligvis originale strømningshastigheter og elektriske egenskaper nøyaktig. Førsteklasses ettermarkedsinjektorer kan tilsvare OEM-kvalitet, men krever nøye verifisering av strømningshastighet, sprøytemønster og kompatibilitet med kjøretøyets ECU-kalibrering. Rimelige ettermarkedsdeler kan ha inkonsekvente flyttoleranser og kan introdusere nye problemer.

Hurtigreferansetabell: vanlige injektoregenskaper

Tabellen nedenfor oppsummerer praktiske egenskaper å sammenligne ved vurdering eller valg av høytrykksinjektorer. Verdier er illustrerende for typiske områder som brukes i moderne systemer; kontroller alltid nøyaktige spesifikasjoner for din motormodell.

Siste praktiske tips til teknikere og eiere

Når du arbeider med høytrykks drivstoffinjektorer, prioriter sikkerhet og renslighet: avlast systemtrykket før service, hold forurensninger unna skinne- og injektoråpninger, og bruk kalibrert testutstyr for strømnings- og lekkasjekontroller. Skift ut tetninger og O-ringer når en injektor blir forstyrret. For ytelsesendringer, juster kalibreringen kun etter å ha verifisert injektorstrøm og sprayegenskaper for å opprettholde utslippsoverensstemmelse og motorpålitelighet.

Ved å forstå injektorens mekaniske og elektriske oppførsel – og rutinemessig teste begge deler – kan du identifisere feil tidlig, velge passende erstatninger og sikre at drivstoffsystemet fortsetter å levere effektiv, ren forbrenning.
